Інвертор для котла: Як вибрати ДБЖ з чистою синусоїдою для захисту опалювальної системи

Навіщо потрібен інвертор і що це таке?

Інвертор — це ключовий компонент джерела безперебійного живлення (ДБЖ), який перетворює постійний струм (DC) від акумуляторів на змінний струм (AC) для живлення побутових приладів.

У контексті опалювальних систем, ДБЖ для котла — це спеціалізований інверторний блок, призначений для забезпечення безперервної та, головне, якісної роботи газових і твердопаливних котлів. Його основне завдання — захистити циркуляційні насоси та чутливу електронну плату управління від неякісного живлення.

Інвертори, що видають чисту синусоїду, використовуються скрізь, де є індуктивне навантаження:

• Газові та твердопаливні котли.

• Насоси водопостачання та циркуляції.

• Електроінструменти з моторами (дрилі, компресори).

• Будь-яке високоточне електронне обладнання.

Принцип роботи (Line-Interactive з чистою синусоїдою)

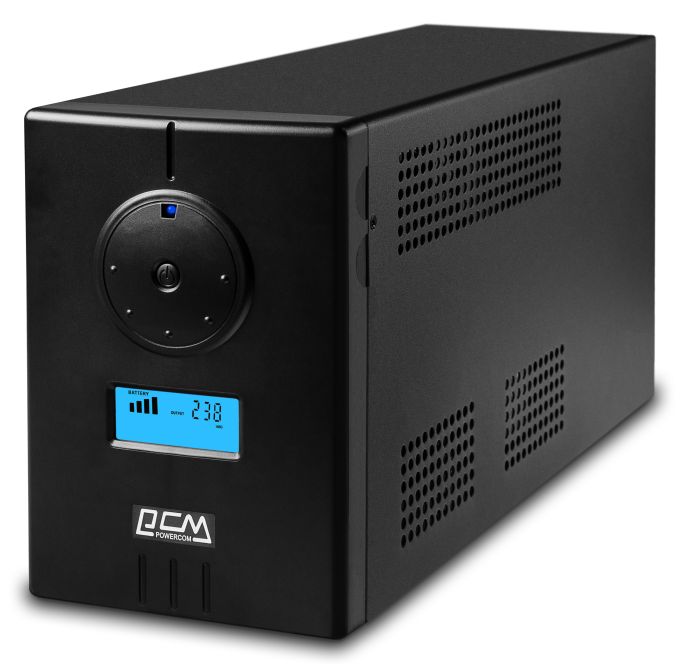

Інвертори Powercom Infinity (INF) працюють за принципом Line-Interactive, але з ключовим доповненням:

1. Нормальний режим: Пристрій пропускає мережевий струм, використовуючи вбудований автоматичний стабілізатор напруги (AVR) для корекції стрибків і просідань. При цьому він постійно заряджає зовнішні акумулятори.

2. Аварійний режим: При повному зникненні напруги інвертор миттєво перемикається на акумулятори та починає перетворення постійного струму (DC) на змінний (AC), видаючи на виході чисту синусоїду.

Форма вихідної напруги: Чиста синусоїда

Це найважливіший параметр для котлів. Форма вихідної напруги визначає, наскільки сигнал на виході ДБЖ схожий на стандартну напругу побутової мережі.

• Чиста синусоїда (Pure Sine Wave): Ідентична мережевій напрузі. Необхідна для всіх пристроїв з індуктивним навантаженням (насоси, двигуни), оскільки гарантує їх тиху та ефективну роботу, запобігаючи перегріву.

• Апроксимована синусоїда (Modified Sine Wave): Ступінчастий сигнал. Підходить лише для простих резистивних навантажень (лампочки, комп'ютерні блоки живлення). Не підходить для котлів.

Напруга шини, Вольт (DC Bus Voltage)

Напруга шини — це сумарна постійна напруга, яку інвертор використовує для роботи і вимагає від підключених акумуляторів (наприклад, 12В, 24В, 36В).

• Напруга шини напряму впливає на вибір та кількість купованих акумуляторів.

  • Інвертор із шиною 12 В вимагає один акумулятор 12 В.

  • Інвертор із шиною 24 В вимагає дві послідовно з'єднані батареї 12 В.

  • Інвертор із шиною 36 В вимагає три послідовно з'єднані батареї 12 В.

Номінальна потужність, Вт (Active Power)

Номінальна потужність, Вт — це реальна, корисна потужність, яку інвертор може віддавати споживачам протягом тривалого часу. Саме цей параметр має бути більшим, ніж сумарне споживання вашого котла та насосів (з урахуванням запасу).

Переваги та недоліки інверторів

Від чого захищає інвертор?

Інвертор забезпечує комплексний захист:

• Повне вимкнення живлення (Blackout): Тривала автономна робота системи.

• Збої у мережі: Високовольтні імпульси, стрибки та просідання напруги.

• Неправильна форма напруги: Захист насосів та електроніки від спотворення сигналу.

• Коротке замикання та перевантаження: Автоматичний захист котла та самого інвертора.

Розрахунок потужності інвертора

1. Визначте сумарну активну потужність (Вт): Підсумуйте споживання котла (зазвичай 100-250 Вт) та всіх насосів.

2. Додайте запас: До суми додайте запас 30-40% для компенсації пускових струмів насосів.

Приклад: Загальне споживання 200 Вт. Необхідна потужність інвертора: 200 Вт * 1.35 = 270 Вт. Вам підійде модель із номінальною потужністю від 300 Вт.

Вибір та розрахунок ємності акумулятора (Ач)

Для систем тривалого резервного живлення використовуйте герметичні, необслуговувані батареї, стійкі до глибоких розрядів:

• AGM (Absorptive Glass Mat): Гарне співвідношення ціни та якості.

• GEL (Гелеві): Більш стійкі до глибоких розрядів і мають більший циклічний ресурс.

Ємність (Ач) для потрібного часу роботи (T):

(де 0.85 — ККД інвертора, 1.25 — коефіцієнт неповного розряду).

Типи підключення акумуляторів

• Послідовне з'єднання (Series): Використовується для збільшення напруги шини (наприклад, дві батареї 12В для отримання 24В). Загальна ємність (Ач) залишається рівною ємності однієї батареї.

• Паралельне з'єднання (Parallel): Використовується для збільшення загальної ємності системи, коли напруга шини дорівнює 12 В. При цьому напруга залишається 12 В, а ємності (Ач) підсумовуються.

Порівняння інверторів Powercom серії Infinity (INF)

Запитання та відповіді (FAQ)

1. Чи можна залишати інвертор увімкненим цілодобово?

   • Так, інвертори серії Powercom Infinity призначені для цілодобової роботи у режимі очікування. Вони автоматично підтримують батареї в зарядженому стані та миттєво переходять на автономне живлення при зникненні мережі.

2. Чому для котла потрібна саме чиста синусоїда?

   • Чиста синусоїда необхідна, оскільки циркуляційні насоси та вентилятори котла використовують індукційні двигуни. Неправильна форма сигналу (апроксимована синусоїда) може призвести до їх перегріву та швидкого зносу.

3. Чи потрібно купувати балансир для акумуляторів?

   • Якщо ви використовуєте дві або більше батарей, з'єднаних послідовно (наприклад, для системи 24В або 36В), рекомендується використовувати балансир. Він забезпечує рівномірний заряд кожної батареї в ланцюгу, що значно подовжує термін їхньої служби.

4. Що таке Напруга шини і як вона впливає на вибір?

   • Напруга шини — це сумарна напруга, яку інвертор вимагає від батарей (12В, 24В, 36В). Вона визначає, скільки 12-вольтових акумуляторів потрібно з'єднати послідовно для живлення інвертора.

5. Що робити, якщо котел не запускається від інвертора?

   • Найчастіше проблема полягає у фазировці (правильному підключенні фази та нуля). Спробуйте перевернути вилку інвертора у розетці. Якщо проблема залишається, перевірте, чи відповідає активна потужність котла та насосів потужності інвертора.
