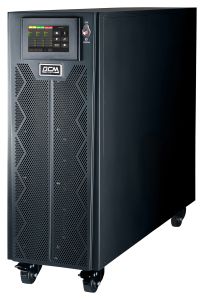

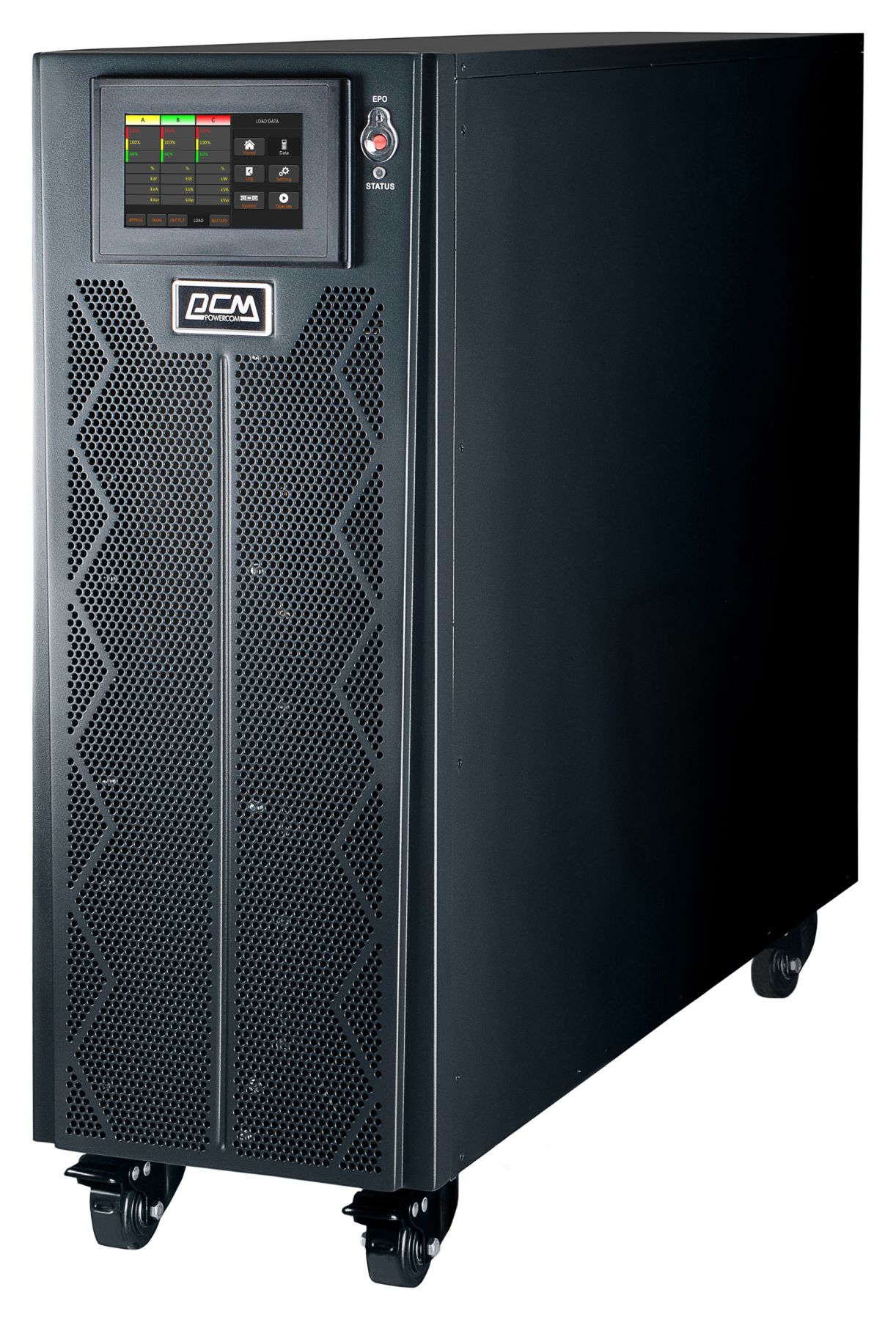

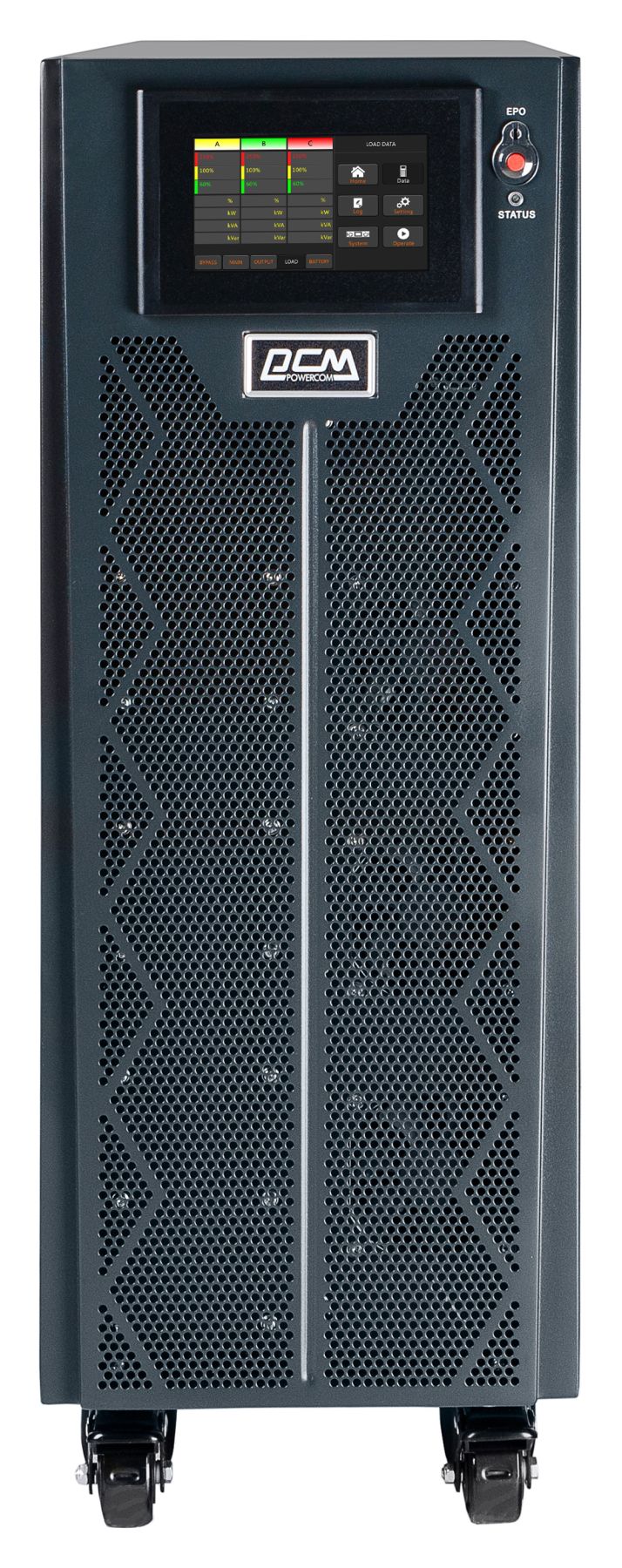

Джерело безперебійного живлення VGD-II-10K33 - VGD-II-40K33

Комплектація

  • ДБЖ
  • Сумісні батарейні блоки
  • Гарантійний талон
  • Інструкція з експлуатації

Гарантія

24 місяці на електроніку, 12 місяців на батареї

Серія джерел безперебійного живлення VANGUARD II розроблена для захисту ЦОД, серверних, дата-центрів, систем телекомунікації, центрального живлення великих промислових підприємств. Моделі серії VGD II доступні в діапазоні потужності від 10 кВА до 40 кВА, з трифазним входом і трифазним виходом. Мають високим ККД в режимі подвійного перетворення 96%. Стабільність роботи забезпечує сучасний цифровий сигнальний процесор.

Інноваційна система охолодження дозволяє продовжити термін служби пристрою, знижує енергоспоживання, зменшує гучність пристрою. Для збільшення часу автономної роботи до кожної моделі можливо підключити додаткові батарейні блоки. Для збільшення потужності моделі можуть підключаться паралельно до 8 пристроїв.

ДБЖ серії можуть працювати в системах з обмеженою доступною потужності (при роботі від генератора або в системах генеруючих гармоніки). ДБЖ має практично нульовий вплив на джерело електроживлення, має функцію плавного старту. Моделі серії обладнані сенсорним екраном, з новим інтерфейсом і спливаючими підказками, голосовими оповіщенням, віддаленим керуванням.

ДБЖ VGD-II-33 випускаються в двох модифікаціях - В і L. Де індекс В - це наявність внутрішніх батарей в ДБЖ, а індекс L - відсутність внутрішніх батарейних блоків і можливість роботи ДБЖ тільки з зовнішніми батарейним кабінетами. Варіант L відрізняється меншими габаритними розмірами і вагою, буде зручний в тому випадку, якщо потрібно забезпечити досить великий час автономної роботи і без підключення зовнішніх батарейних кабінетів не обійтися в будь-якому випадку.

  • Захист від перевантаження і короткого замикання - вхідний теплової автомат і автоматичне вимикання для захисту електронних схем
  • Можливість паралельної роботи до 8-и пристроїв (максимальна потужність - 1500 кВА)
  • Висока ефективність - ККД до 96%
  • Коефіцієнт потужності 1 для моделей 10 - 15 кВА, 0,9 - для моделей 20 - 500 кВА
  • Контроль режимів роботи і управління інвертором безпосередньо з використанням DSP процесора
  • Онлайн ДБЖ з подвійним перетворенням і нульовим часом перемикання на батареї
  • Синусоїдальна форма вихідної напруги з мінімальними спотвореннями
  • Стабілізація вихідної напруги не гірше ± 1,5%
  • Широкий наполягає діапазон вхідних напруг від 304 до 478 В від номіналу без переходу на живлення від внутрішніх батарей
  • Інформативний РК-дисплей, дружній призначений для користувача інтерфейс
  • Інтелектуальне управління зарядом АКБ дозволяє істотно збільшити їх термін служби
  • Високочастотний інвертор на IGBT-транзисторах
МодельVGD II 10K33VGD II 15K33VGD II 20K33VGD II 30K33VGD II 40K33
Вхідні параметриВихідна потужність (кВА / кВт)10 / 1015 / 1520 / 1830 / 2740 / 36
Коефіцієнт потужності1.01.00,90,90,9
Тип вхідного з'єднання3 Фази + Нейтраль + Заземлення
Напруга220/380, 230/400, 240/415 В
Діапазон напругПовне навантаження: 304 до 478 В (Фаза-Фаза)
Часткова: 228 до 304 В (Фаза-Фаза)
(Лінійна залежність: зменшення допустимої величини підключегоного навантаження при зменшенні величини вхідної напруги)
Частота50 / 60 Гц
Вхідна частота40 Гц до 70 Гц
Коефіцієнт потужності по входу під повним навантаженням>0.99
КНІ вхідного струму THDi<4% (Лінійне навантаження)<3% (Лінійне навантаження)
Вихідні параметриТип вихідного з'єднання3 Фази + Нейтраль + Заземлення (3Ph + N + PE)
Вихідні напруги220/380, 230/400, 240/415 В
Частота інвертора50 / 60 Гц
Точність напруги±1.5% (0-100% Лінійне навантаження)
<5% (20% -> 80% -> 20%) (нелінійне навантаження)
Час зміни напруги< 30мс (20% -> 100% -> 20%) (нелінійне навантаження)
КНІ вихідної напруги THDv<1% (Лінійне навантаження)
<5.5% (нелінійне навантаження) відповідно до IEC / EN 62040-3<6 (нелінійне навантаження) відповідно до IEC / EN 62040-3
Робота інвертора в режимі перевантаження100% до 110%, 60 хв
110% до 125%, 10 хв
125% до 150%, 1 хв
>150%, 200 мс
Акумуляторна батареяТип батарейVRLA
Спосіб зарядуПлаваючий заряд
Номінальна батарейна напруга480 В
Можливість установки внутрішніх батарейТак (для моделей з індексом L не передбачено)
Наявність вбудованих АКБТак (для моделей з індексом B)
40 шт. 7 А год40 шт. 12 А год80 шт. 12 А год
Запуск від батарей (Cold Start) Так
Температурна компенсаціяТак
Потужність зарядного пристроюмаксимально 20% від потужності ДБЖ
БайпасНапруга220/380, 230/400, 240/415 В
Діапазон напругЗа замовчуванням: -20% до + 15%
Настроюються верхні межі діапазону: + 10%, + 15%, + 20%, + 25%
Настроюються нижні межі діапазону: -10%, -15%, -20%, -30%, -40%
Частота50 / 60 Гц
Діапазон по частотіНастроюваний діапазон: ± 1 Гц, ± 3Гц, ± 5Гц
Робота в режимі перевантаження125% Тривалий час
125% - 130% до 10 хв
130% - 150% до 1 хв
150% - 400% до 1 с
> 400%, 200 мс
ЕфективністьККД в режимі подвійного перетворенняДо 96%
ККД в режимі роботи від батарей>94.5%>95%>96%
ККД в режимі високої ефективності>99%
Загальні характеристикиДоступ для обслуговуванняБічний / ЗаднійФронтальний / Задній
Функція плавного стартуТак
Можливість роботи в паралельному режиміДо 8 пристроїв
ІнтерфейсиДисплейСтандартно: Сенсорний екран
ІнтерфейсиСтандартно: RS232 / RS485 / Сухі контакти / Слот для SNMP
Опціонально: SNMP-адаптер
Навколишнє середовищеДіапазон робочих температур0 - 40 °C
Температура зберігання-40 - 70 °C
Фізичні параметри для моделей ВРозміри (Ш * Г * В) (мм)250*840*715350*738*1335500*840*1400
Вага (кг.) (Без батарей)5588140
Фізичні параметри для моделей LРозміри (Ш * Г * В) (мм)400*930*990490*880*1530650*1000*1600
Вага (кг.) (Без батарей)285061
ГарантіястандартнаГарантія 24 місяці на електроніку і 12 місяців на батареї
