Бюджетний ДБЖ Powercom WOW-1000U

Компанія POWERCOM (скорочено PCM) була заснована більше 20 років тому — в 1987 році. Почавши з випуску недорогих джерел безперебійного живлення з мікропроцесорним управлінням, вона поступово розширила асортимент своєї продукції і тепер є одним з великих виробників джерел безперебійного живлення і пристроїв для захисту електроживлення. Асортимент продукції POWERCOM включає системи безперебійного електропостачання, призначені як для ПК та іншого комп'ютерного обладнання, так і для різних виробничих потреб — мережевого обладнання підприємств, касових апаратів, охоронних систем, офісного обладнання та обладнання для Інтернету. Крім того, інженерами компанії ведуться розробки власного програмного забезпечення, орієнтованого на моніторинг та управління джерелами в більшості поширених операційних систем. У цій статті ми розглянемо бюджетний джерело POWERCOM WOW-1000U, який орієнтований на домашніх користувачів.

Модельний ряд джерел живлення POWERCOM WOW включає п'ять моделей, які відрізняються максимальною резервною потужністю. В нашу тестову лабораторію поступила сама старша модель — PCM WOW-1000U, яка має чотири розетки для підключення навантаження і додаткові роз'єми RJ-45 для фільтрації перешкод в телефонних та інших мереж. Пристрої цієї лінійки здатні повністю задовольнити запити користувачів, які цінують простоту експлуатації, універсальність рішення, ефективність, надійність і доступність, засновані на сучасній технологічній платформі. Як і більшість сучасних джерел, всі моделі цієї лінійки включають нові технології з енергозбереження, які дозволяють зменшити енергоспоживання джерела як в режимі навантаження, так і в режимі простою.



Малюнок

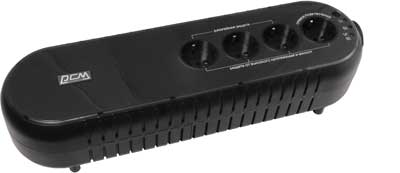

Розглянута модель джерела безперебійного живлення PCM WOW-1000U відноситься до типу Stand-by і має вихідну потужність 1000 В·А, 500 Вт). Пристрій виконаний в чорному довгастому пластмасовому корпусі оригінального дизайну з дзеркальною верхньою панеллю. На ній розташовані кнопка включення/відключення і три світлодіода, які відображають поточний статус роботи пристрою. Один світлодіод сигналізує про наявність напруги в зовнішній мережі, інший блимає в унісон зі звуковим сигналом у тому випадку, якщо навантаження живиться від батареї. Останній світлодіод загоряється при сильних перевантаженнях, коли потужність навантаження перевищує потужність самого джерела, або в тому випадку, якщо батарея відключена або несправна. Включення ДБЖ, запуск вбудованого тесту самоконтролю і відключення звукової сигналізації (при роботі від батареї) виробляються кнопкою управління. Також на передній панелі джерела є чотири розетки.

На бічній панелі джерела знаходяться два роз'єми RJ-45 для захисту телефонного і мережевого комп'ютерного обладнання від стрибків напруги, а також роз'єм USB (тип B) для підключення до комп'ютера. Втоплена в ніші кнопка включення автомата захисту від перевантаження і вихід мережевого шнура живлення розташовані на торцевій стороні ДБЖ. На верхній лицьовій частині пристрою знаходяться чотири євророзетки для підключення навантаження, одна з яких забезпечує тільки фільтрацію стрибків напруги в електромережі, а три інші, крім фільтрації, здійснюють резервне живлення навантаження від батареї при втраті зовнішнього живлення.

Розглянута модель POWERCOM WOW-1000U присутня на ринку досить давно і вже добре себе зарекомендувала. Частота вихідної напруги встановлюється автоматично в залежності від частоти електричного струму в електромережі. Джерело обладнаний автоматичним захистом від перевантажень в режимі роботи від мережі, так і від акумуляторної батареї. Інтелектуальний зарядний пристрій продовжує термін служби акумуляторної батареї і забезпечує повну і своєчасну зарядку за рахунок особливого алгоритму. У відсутність навантаження ДБЖ автоматично вимикається приблизно через 4 хв. Зарядний пристрій автоматично починає працювати відразу ж після підключення ДБЖ до мережі електроживлення. Ця модель не має вбудованого блоку автоматичного регулювання напруги (AVR), тому при падінні напруги переходить в режим живлення від батареї. Функція холодного старту дозволяє включити навантаження у відсутність напруги в живильної мережі. Аварійний звуковий сигнал подається у разі переходу на резервне живлення (живлення від батареї), розрядки акумуляторної батареї і перевантаження.

Топологія Stand by, на основі якої побудований даний джерело, зазвичай застосовується в однофазних системах потужністю від 100 до 1000 В·А і оптимальна для використання в домашніх умовах, а також для настільних комп'ютерів в малих офісах. Джерело такого типу складається з автоматичного перемикача навантаження, пристрої для заряджання батарей, батареї і інвертора. В умовах нормальної роботи перемикач навантаження знаходиться в положенні, коли навантаження живиться безпосередньо від електромережі, але при цьому проходить через фільтри. Пристрій зарядки батарей включено постійно, щоб гарантувати повний заряд батарей. Інвертор в нормальному стані вимкнений. При виявленні відхилень на вході від електромережі (при втраті електроживлення або виходу середньоквадратичної напруги і/або частоти за допустимі межі) інвертор включається і перемикач навантаження з'єднує його з навантаженням. Навантаження продовжує працювати, поки батареї в змозі забезпечувати її живлення в разі тривалого збою електромережі. Джерело захищає підключене навантаження від аварійного відключення живлення в мережі, від сплесків і падінь напруги, а також від імпульсних перешкод.

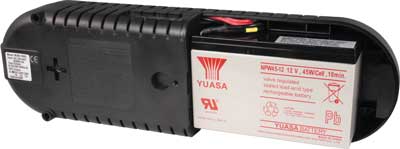

У цій моделі використовується необслуговувана герметична акумуляторна батарея YUASA (рис. 1) з маркуванням NPW45-12 і номінальною напругою 12 В і ємністю 9·ч. Заміну батареї користувач може виконати самостійно. Для цього необхідно відкрутити один гвинт на підставі корпусу пристрою і зрушити пластмасову кришку, яка приховує батарею. Зазначимо, що батарея встановлюється в спеціальний простір з гумовими наклейками на боках, що дозволяє закріпити її всередині відсіку більш міцно і захищає її від можливих механічних ударів при транспортуванні.



Малюнок

Рис. 1. Батарейний відсік

В комплект поставки входять два кабелі: кабель USB для підключення до комп'ютера і телефонний кабель з роз'ємами RJ-11, керівництво по експлуатації та компактдиск з програмним забезпеченням.

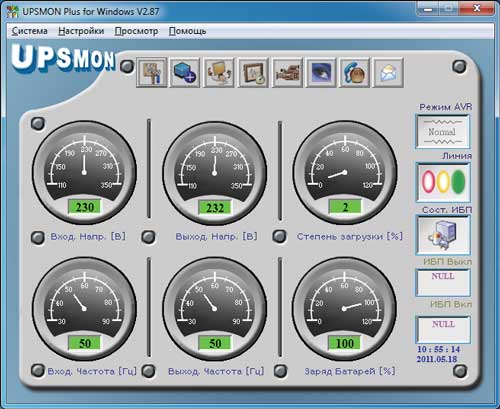

Як і у інших джерел живлення POWERCOM, програмне забезпечення UPSMON Plus (рис. 2) дозволяє контролювати робочі параметри (вхідну і вихідну напругу, частоту, ємність акумулятора, рівень навантаження тощо) та проводити різні налаштування джерела. У відсутність електроживлення програма коректно завершує роботу операційної системи і вимикає комп'ютер. Програма може реєструвати події і вести журнал стану заданих користувачем параметрів, виконувати встановлюється користувачем розклад включення, вимикання або перезавантаження підключеного навантаження, а також посилати користувачеві попереджувальні повідомлення через пейджер, модем або електронну пошту. Остання версія програмного забезпечення UPSMON Plus — 2.87, яка і знаходиться на прикладеному КОМПАКТ-диску. Слід зазначити, що навіть при простому підключенні ДБЖ до комп'ютера з операційною системою Windows, без установки UPSMON Plus, операційна система сама розпізнає джерело і буде працювати з ним, як з батареєю ноутбука. Така можливість забезпечується завдяки тому, що в моделях цієї серії використовується USB-порт з підтримкою стандарту Smart Battery — це дозволяє здійснювати коректне завершення роботи системи без допомоги додаткового програмного забезпечення, а тільки стандартними засобами операційної системи Windows XP/Vista/7.



Малюнок

Рис. 2. UPSMON Plus

В ході невеликого тесту з допомогою ЛАТР і двох вольтметрів було встановлено, що на режим живлення навантаження від акумуляторних батарей джерело переходить в тому випадку, якщо вхідна напруга опускається нижче 173 Ст. При підвищенні вхідної напруги до 184 В джерело переходить на живлення від зовнішньої мережі. При більш високому навантаженні на джерело (близько 75%) в режим автономної роботи він переходить при напрузі зовнішнього живлення менше 180 Ст. У даній моделі застосовується технологія енергозбереження, яка скорочує енергоспоживання ДБЖ в порівнянні з моделями інших виробників, при цьому тепловіддача внутрішніх елементів зменшується на 80%. Виходячи з показань нашого апаратного ватметра, в режимі очікування протестована модель споживає не більше 8 Вт при повністю заряджених батареях. При розряджених батареях енергоспоживання зростає в середньому на 3-5 Вт й залежить від рівня їх розряду. Якщо джерело вимкнений, а акумулятор розряджений, то він споживає менше 10 Вт.

Після відключення живлення ДБЖ забезпечував роботу комп'ютера з процесором AMD Phenom X6 1090T 3,2 ГГц і LCD-монітором ENVISION G2361 з діагоналлю 23 дюйма протягом 28 хв 28 с.
