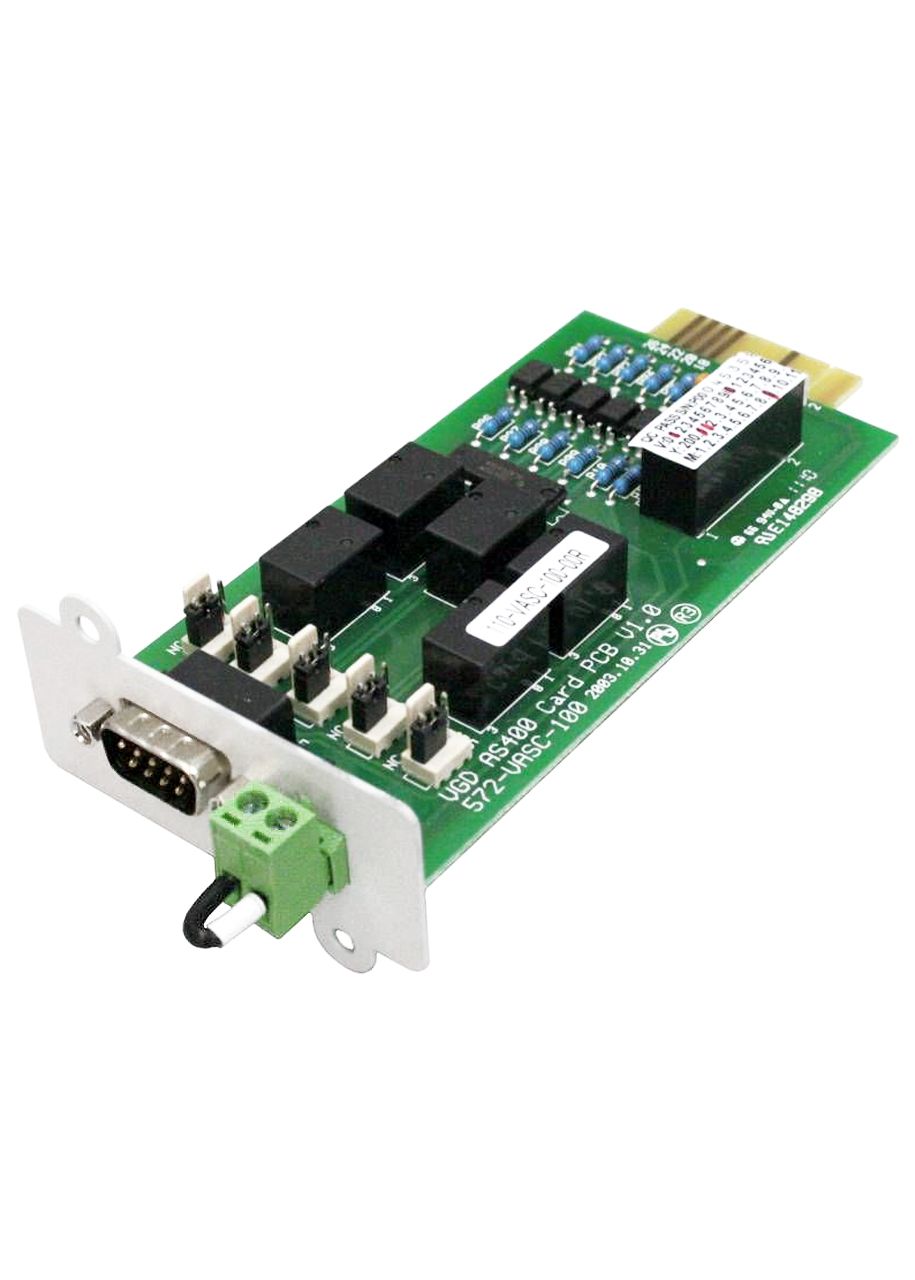

Релейна карта AS400 для Vanguard

Комплектація

  • Призначена для серії Vanguard
  • Напруга 24 Вольта
  • Струм 1 Ампер
  • Роз'єм аварійного відключення EPO

Гарантія

24 місяці

Релейна карта AS400 призначена для перетворення внутрішніх сигналів ДБЖ в сигнали інтерфейсу «Сухі контакти» з гальванічною розв'язкою. Забезпечує передачу від ДБЖ сигналів тривоги, режимів роботи, а також має вхід для дистанційного відключення ДБЖ. Карта призначена для установки у внутрішній слот ДБЖ серії Vanguard. Крім того, на карті реалізований додатковий роз'єм аварійного відключення EPO. При наявності на задній панелі ДБЖ стандартного роз'єму EPO обидва роз'єми функціонують паралельно. Максимальне значення напруга постійного струму для всіх контактів 24 Вольта, струм до 1 Ампер.

Номер контактаОписТип контакта
1Несправність ДБЖ. У нормальному стані цей контакт розімкнений, в активному - замкнутийВихід
2Аварійний сигнал. У нормальному стані цей контакт розімкнений, в активному - замкнутий. Сигнал може бути викликаний одним з перерахованих умов:
Output fault (несправність виходу)
Bus fault (несправність шини)
Over temperature (перегрів)
Overload (перевантаження)
Over Charging (перезарядка)
Battery test fail (помилка тесту акумуляторів)
Charger failure (несправність зарядного пристрою)
Вихід
3Загальний для контакту 2
4Віддалене відключенняВхід
a. У режимі роботи від акумуляторів: При подачі на цей вхід напруги від 5 до 12 В на час більше 0,5 секунд ДБЖ повністю відключається.
b. У режимі роботи від електромережі: При подачі на цей вхід напруги від 5 до 12 В на час більше 0,5 секунд ДБЖ відключає вихідну напругу.
5Загальний
6Активований обхідний режим (bypass). У нормальному стані цей контакт розімкнений, в активному - замкнутийВихід
7Низкий заряд аккумуляторов. В нормальном состоянии этот контакт разомкнут, в активном - замкнут.Вихід
8Не используется
9Авария в электросети. В нормальном состоянии этот контакт разомкнут, в активном - замкнут.Вихід
