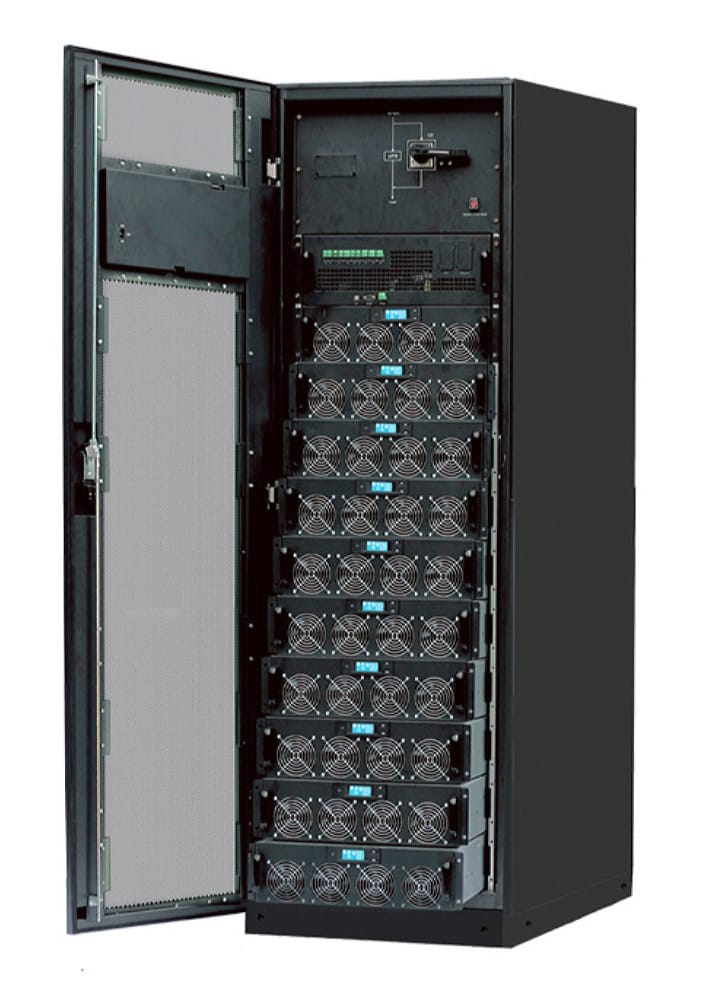

Источник бесперебойного питания VGD II-M: VGD-II-20R33 - VGD-II-200R33

Комплектация

  • ИБП
  • Гарантийный талон
  • Инструкция по эксплуатации

Гарантия

24 месяца

Современная модульная, трехфазная система бесперебойного питания VGD-II M, мощностью от 20 до 200 кВт. Модель VGD II-M отличается гибкостью конфигураций готовых решений мощностью до 200 кВА и обладает единичным коэффициентом мощности. Базируется на силовых модулях – R (10/15/25 кВА). Силовые модули имеют уникальное конструктивное исполнение, позволяющее ИБП работать в условиях запыленности окружающей среды. В конструкции ИБП печатные платы и теплоотводы расположены в разных отсеках: поток охлаждающего воздуха проходит через нижний отсек с теплоотводами, не оставляя пыли на печатной плате, которая расположена сверху. Несколько вентиляторов обеспечивают поток воздуха по общему каналу. Если один из вентиляторов выйдет из строя, силовой модуль продолжит свою работу без сбоя в штатном режиме.

Шкафы для установки силовых модулей доступны в 5 различных размерах: возможность подключения 2,3, 4, 6, 8 силовых модулей (включая резервирование).
ИБП могут масштабироваться вертикально и горизонтально. Мощность параллельной системы может быть 300, 450, 600 кВт

Поддерживается подключение батарейных шкафов различной конфигурации по емкости и количеству АКБ, что позволяет максимально оптимизировать время автономной работы. Функция «плавного старта» обеспечивает совместимость работы с генераторными установками.

Управление ИБП осуществляется с помощью сенсорного дисплея, имеется возможность управления и мониторинга по беспроводной или локальной сети, по интерфейсам RS-2332/485, «сухие» контакты, а также установки внутренней SNMP-карты и организации полноценного мониторинга по протоколам MODBUS.

  • Модель базируется на силовых модулях – R (10/15/25 кВА)
  • Высота силового модуля 2U
  • Единичный коэффициент мощности (кВА=кВт)
  • Надежный инвертор на IGBT-транзисторах или их сборках (six-pack), использующий трехуровневую топологию построения
  • Высокий КПД - до 96%
  • Полное управление ИБП с использованием DSP-процессора
  • Широкий диапазон выходных напряжений от 304 до 478 В без перехода на питание от внутренних батарей
  • Вертикальное и горизонтальное расширение с шагом от 10 кВА
  • Резервирование по схеме N+1 на уровне модулей
  • Цветной сенсорный ЖК-дисплей, русскоязычный пользовательский интерфейс
  • Простота установки и обслуживания
СерияVGD II-M
Основные параметрыМощность силового модуляR 10 кВАR 15 кВАR 25 кВА
МодельVGD II 20R33VGD II 40R33VGD II 60R33VGD II 30R33VGD II 45R33VGD II 90R33VGD II 150R33VGD II 200R33
Количество силовых модулей2 х 104 х 106 х 102 х 15 3 х 15 6 х 15 6 х 25 8 х 25
Выходная мощность кВА = кВт20 кВа / 20 кВт40 кВа / 40 кВт60 кВа / 60 кВт30 кВа / 30 кВт45 кВа / 45 кВт90 кВа / 90 кВт150 кВа / 150 кВт200 кВа / 200 кВт
Коэффициент мощности1
ТехнологияТип ИБПОнлайн
Входные параметрыФазы3 Фазы + Нейтраль + Заземление (3Ph + N + PE)
Напряжение220/380, 230/400, 240/415
Диапазон входного напряженияПолная нагрузка: 304 до 478 Вольт (Фаза-Фаза); Частичная нагрузка: 228 до 478 Вольт (Фаза-Фаза)
Частота50 / 60 Гц
Диапазон входной частотыот 40 Гц до 70 Гц
Коэффициент мощности по входу под полной нагрузкой> 0,99
КНИ входного тока THDi<3% (линейная нагрузка)
Выходные параметрыВыходное напряжения220/380, 230/400, 240/415
Частота50 / 60 Гц
Тип  инвертораБестрансформаторный на IGBT-транзисторах
Крест-фактор (Ipeak/Irms)3:1
Искажение синусоидальности напряжения< 1% при линейной нагрузке, < 6% при нелинейной нагрузке
Перегрузочная способностьПереход на Bypass после 30 мин. при перегрузке 100-125%; При перегрузке 125-150% через 30 сек. Переход на Bypass после 30 циклов при перегрузке более 150%
Силовой модуль (СМ)Изолированный воздушный поток СМНет
Максимальный зарядный ток СМ3,5 A5,3 A8,9 A
ДисплейНет
Аккумуляторная батареяТип батарейГерметичные необслуживаемые свинцово-кислотные
Способ зарядаПлавающий заряд
Номинальное батарейное напряжение480 В
Возможность установки внутренних батарейНет
Холодный стартДа
Температурная компенсацияДа
Мощность зарядного устройствадо 20% от мощности ИБП
БайпасНапряжение220/380, 230/400, 240/415 В
Диапазон напряженийОт -40% до +25% настраивается (По умолчанию: -20% до +15%)
Частота50 / 60 Гц
Диапазон по частотеНастраиваемый диапазон: ± 1Гц, ± 3Гц, ± 5Гц
Работа в режиме перегрузкиПри перегрузке 110%  работает длительное время; При 110-125% отключение через 5 мин; При 125-150% отключение через 1 мин; При 150 — 400% отключение через 1 с
Общие характеристикиКПД в режиме двойного преобразования>96%
КПД в режиме работы от батарей>96%
КПД в режиме высокой эффективности>99%
Доступ для обслуживанияФронтальный
Функция плавного стартаДа
Масштабируемость на уровне кабинетаДа (2*10) Да (4*10)Да (6*10)Да (2*15)Да (3*15)Да (6*15)Да (6*25)Да (8*25)
Масштабируемость на уровне системыДа
Максимальная мощность параллельной
системы (кВА)
300450600
Интерфейсы и отображениеДисплейДа, сенсорный
ИнтерфейсыСтандартно: RS232 / RS485 / USB / Сухие контакты / Слот для SNMP
Окружающая средаДиапазон рабочих температур (допустимая)0 - 40°C
Относительная влажность0 - 95% (Без конденсации)
Уровень акустического шума на расстоянии 1 м от поверхности устройства65 дБ при 100% нагрузке / 62 дБ при 45% нагрузки
Степень защиты IP20
Физические параметрыРазмеры кабинета (Ш*Г*В) (мм)485*697*398 485*697*575485*751*1033485*697*398485*751*575485*751*1033485*900*1072600*916*1550
Вес кабинета (кг.)425170425570140160
Высота модуля, U2U
Размеры модуля
(Ш*Г*В) (мм)
436*590*85436*590*85436*677*82
Вес модуля (кг.)15,315,518
