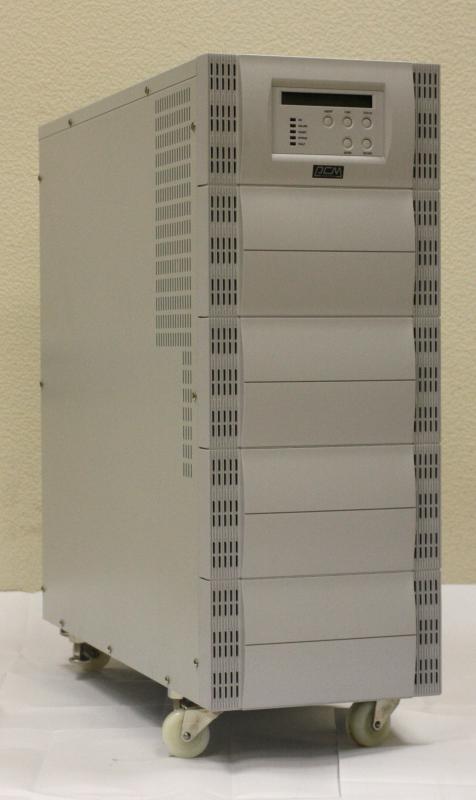

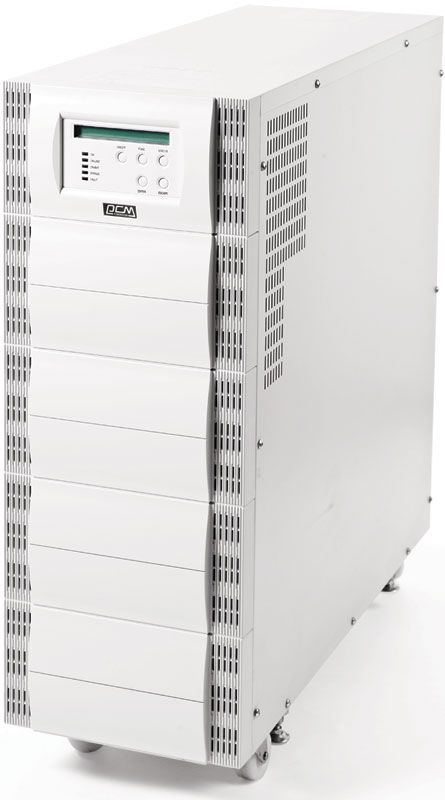

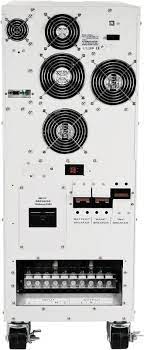

Источник бесперебойного питания VGD-8K31 - VGD-20K31

Комплектация

  • Источник бесперебойного питания с встроенными батареями
  • Коммуникационный кабель
  • Диск с программным обеспечением
  • Инструкция по эксплуатации
  • Гарантийный талон

Опционально:

  • Внешний ( внутренний) SNMP адаптер для VGD-33
  • Внешние батарейные блоки
  • Комплект для параллельной работы

Гарантия

24 месяца на электронику, 12 месяцев на батареи

Многофункциональное промышленное устройство гарантированного электропитания класса On-Line с двойным преобразованием энергии. Обеспечивает защиту от 9 ти основных проблем с электропитанием.

ИБП серии Vanguard33 выполнены по бестрансформаторной схеме на IGBT транзисторах, что позволяет снизить габариты и вес устройства.
Устройство имеет минимальный входной коэффициент нелинейных искажений и мягкий старт от электросети.
Благодаря высокопроизводительному микропроцессору ИБП этой серии обеспечивают подачу на нагрузку синусоидального напряжения сформированного с высокой точностью.
Все модели Vanguard33 могут быть сконфигурированы для работы в параллельном режиме до 4 устройств. Управление и мониторинг возможен через порты RS-232/485 или SNMP адаптер (приобретается отдельно).
На лицевой панели ИБП встроен многофункциональный ЖК дисплей. Для проведения технического обслуживания во всех моделях Vanguard33 есть встроенный статический и ручной байпас.

  • 3 фазы вход, 1 фаза выход
  • Онлайн ИБП с двойным преобразованием и нулевым временем переключения на аккумуляторы
  • Синусоидальная форма выходного напряжения с минимальными искажениями
  • Многофункциональный ЖК-дисплей с меню на русском и английском языках (выбирается пользователем)
  • Возможность сегментации нагрузок и раздельного управления выходными сегментами
  • Активная коррекция коэффициента мощности
  • 32-разрядный микропроцессор (выше точность измерений, лучше качественные характеристики выходного напряжения, больше параметров настройки)
  • Режим высокой эффективности - позволяет повысить КПД, когда напряжение в электросети не выходит за пределы установленных величин
  • Наличие коммуникационных портов USB и RS-232, внутреннего слота для установки SNMP-карты
  • Возможность подключения дополнительных аккумуляторов для увеличения времени автономной работы
  • Функция аварийного отключения EPO (например, для пожарной сигнализации)
МодельVGD-8K31VGD-10K31VGD-12K31VGD-15K31VGD-20K31
Входные параметрыВыходная мощность(ВА/Вт)8000 ВА / 5600 Вт10000 ВА / 7000 Вт12000 ВА / 8400 Вт15000 ВА / 10500 Вт20000 ВА / 14000 Вт
ТопологияОнлайн
Напряжение208 В, 220 В, 230 В, 240 В
Диапазон напряжений208 - 241 В при нагрузке 0 -25% 242- 276 В при нагрузке 0 - 40%277 - 311 В при нагрузке 0 - 75%312 - 478 В при нагрузке 0 - 100%
Частота50 / 60 Гц
Диапазон частот, Гц45 - 65 Гц
ФазыТри фазы входные с заземлением / 1 фаза выходная с заземлением
Напряжение перехода на байпас, В342 - 418 В (выбирается пользователем)
Выходные параметрыВыходные напряжения208 В, 220 В, 230 В, 240 В +/- 2% (выбираеться пользователем)
Форма напряженияЧистая синусоида
Частота инвертора50 / 60 Гц  +/- 0,5%
Время переключения0 мс (работа от сети - работа от батарей - работа от сети)
Искажение синусоидальности напряжения< 3% при линейной нагрузке, <5% при нелинейной нагрузке
Защита ИБП и оборудованияПерегрузочная способностьОтключение ИБП при нагрузке 125% в течение 1 минуты, при 130% в течение 10 секунд, при нагрузке 150% через 1,5 секунды (во всех режимах)
Защита от перенапряжения230 В (IEEEC61000-4-5 level 3)
Короткое замыканиеИБП мгновенно отключает выходное напряжение, срабатывает входной защитный автомат
Защита телефона, факса, модема, локальной сетиОбеспечивает подавление всплесков напряжения для двухпроводного телефонного (RJ11) или сетевого (RJ45) соединения
Порты и интерфейсыСухие контактыВыходы с открытым коллектором: посылает сигналы пропадания входного напряжения и предупреждения разряда батарей, принимает сигнал выключения
USB-порт / RS-232Определение разряда батарей, управление расписанием включения/выключения ИБП, мониторинг входного и выходного напряжений
Порт аварийного отключения EPOЕсть
SNMPВстроенный слот расширения для SNMP адаптера
Аккумуляторная батареяТипСвинцово-кислотный, герметизированный, необслуживаемый
Напряжение и емкость батареи240 В (12В / 7,2 Ач х20)240 В / (12В 9Ач x 20)240 В (12В 7,2 Ач / х 20+20) 240 В (12В / 9Ач x 20+20)
Время батарейной поддержки (полная/половинная нагрузка)4 / 12 минут4 / 11 минут7 / 20 минут5/14 минут4/13 минут
Типовое время перезарядки4 часа (до 90% ёмкости)
Горячая замена батарейНет
Подключение дополнительных батарейДа
Холодный стартДа
Защита АКБАвтоматическая диагностика, защита от переразряда и короткого замыкания

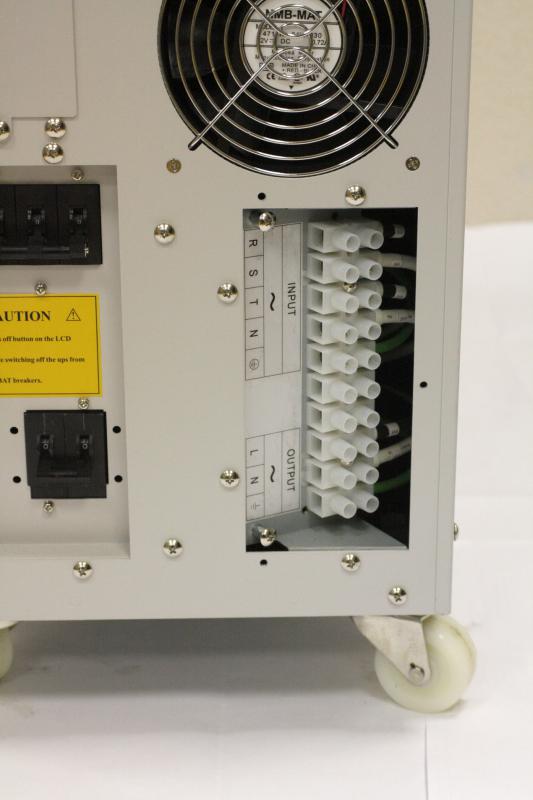

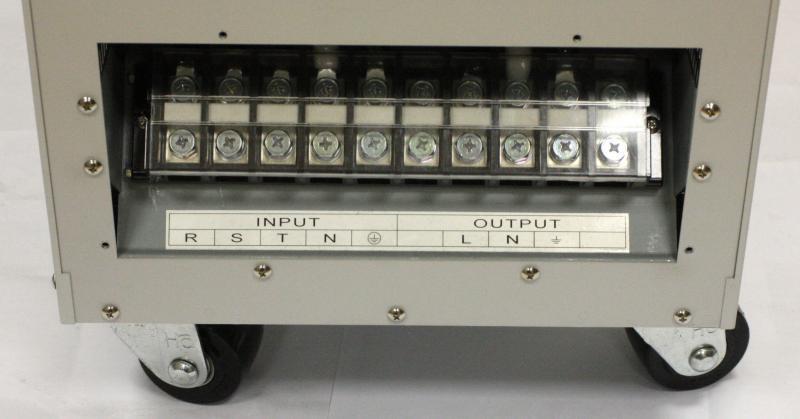

Физические параметрыВыходные разъемыКлеммная колодка
Размеры (Ш*Г*В), мм257х690х715342х690х905342x760x905
ЖК-дисплейВходное / выходное напряжение, частота входного / выходного напряжения; Режимы работы: нормальный, байпас, питание от батарей; уровень заряда батарей; уровень нагрузки;
Звуковая сигнализацияЗвуковой сигнал в режиме работы от аккумулятора, при низком заряде аккумулятора, перегрузки и неисправности зарядного устройства
Параметры окружающей средыАкустический шум< 55 дБ < 60 дБ < 65 дБ
Условия работыВысота 3500 метров, влажность 0-95% без конденсации, температура 0-40º C
ГарантияСтандартная гарантия24 месяца на электронику, 12 месяцев на батареи
