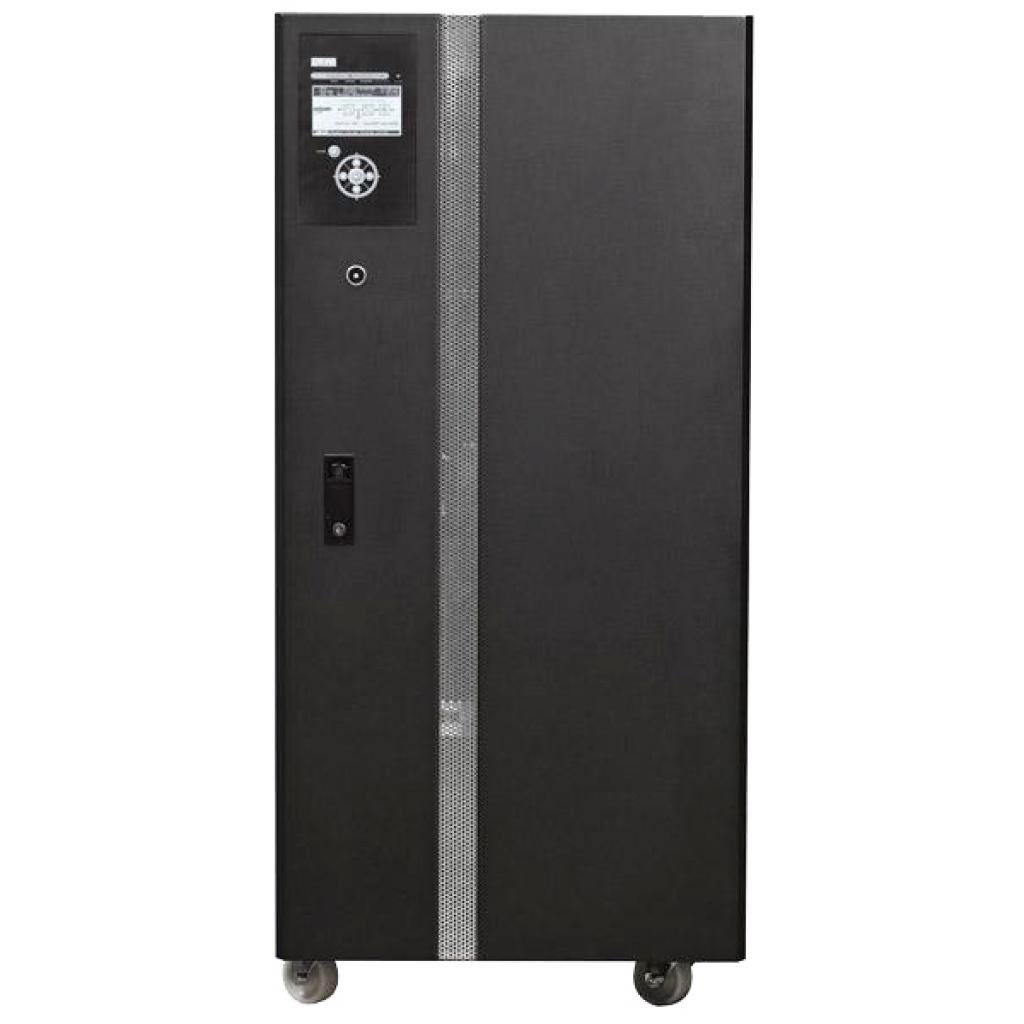

Источник бесперебойного питания VGD-10K33 / VGD-15K33 / VGD-20K33 / VGD-30K33 / VGD-40K33

Снят с производства

Комплектация

  • ИБП
  • Коммуникационный кабель
  • Диск с программным обеспечением
  • Инструкция по эксплуатации
  • Гарантийный талон

Опционально:

  • Внешний (внутренний) SNMP адаптер для VGD-33
  • Внешние батарейные блоки
  • Комплект для параллельной работы

Гарантия

24 месяца на электронику, 12 месяцев на батареи

Многофункциональное промышленное устройство гарантированного электропитания класса On-Line с двойным преобразованием энергии. Обеспечивает защиту от 9 ти основных проблем с электропитанием.

ИБП серии Vanguard33 выполнены по бестрансформаторной схеме на IGBT транзисторах, что позволяет снизить габариты и вес устройства. Устройство имеет минимальный входной коэффициент нелинейных искажений и мягкий старт от электросети. Благодаря высокопроизводительной процессору ИБП этой серии обеспечивают подачу на нагрузку синусоидального напряжения сформированного с высокой точностью. Все модели могут быть настроены для работы в параллельном режиме до 4 устройств. Управление и мониторинг возможен через порты RS-232/485 или SNMP адаптер (не входит в комплект). На лицевой панели ИБП встроен многофункциональный ЖК дисплей. Для проведения технического обслуживания является встроенный статический и ручной байпас.

  • 3 фазы вход, 3 фазы выход
  • Возможность параллельной работы до 4х устройств
  • Контроль режимов работы и управление инвертором напрямую с использованием 32-разрядного DSP процессора
  • Онлайн ИБП с двойным преобразованием и нулевым временем переключения на батареи
  • Синусоидальная форма выходного напряжения с минимальными искажениями
  • Стабилизация выходного напряжения не хуже ± 1%
  • Широкий диапазон входных напряжений ± 15% от номинала без перехода на питание от внутренних батарей

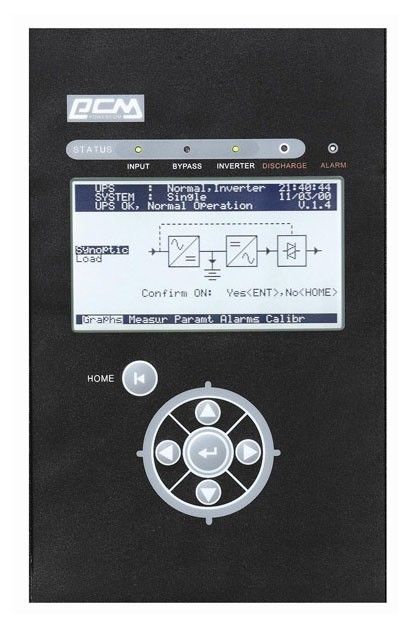

  • Информативный ЖК-дисплей
  • Управление батареями по технологии ABM (Advanced Battery Managemen) – сложный алгоритм заряда аккумуляторных батарей с режимами заряда постоянным током и постоянным напряжением
  • Высокочастотный инвертор на IGBT-транзисторах
  • Встроенный ручной и автоматический байпасс
МодельVGD-10K33VGD-15K33VGD-20K33VGD-30K33VGD-40K33
ТехнологияТип ИБПонлайн
ИсполнениеФорм-факторНапольный
Входные параметрыМощность10 кВА / 8 кВт15 кВА / 12 кВт20 кВА / 16 кВт30 кВА / 24 кВт40 кВА / 32 кВт
Входное напряжение380 / 220 В
Частота тока50 Гц или 60 Гц +/- 5%, автоопределение
ФазыТрехфазный вход / трехфазный выход
Выходные параметрыВыходное напряжение380 / 220 В +/- 1%
Форма напряжениячистая синусоида
Частота тока50 / 60 Гц
Время переключения0 мс (работа от сети - работа от батарей - работа от сети)
Стабилизация частоты+/-0,05%
Искажение синусоидальности напряжения< 2% при линейной нагрузке, <4% при нелинейной нагрузке
Защита ИБП и оборудованияПерегрузочная способность125% в течение 10 минут, 150% в течение 1 минуты
Короткое замыканиеПереход на байпас мгновенно при перегрузке 160%
Порты и интерфейсыRS-232Есть
RS-485Есть
SNMPВстроенный слот расширения для SNMP адаптера
Аккумуляторная батареяТипСвинцово-кислотный, герметизированный, необслуживаемый
Напряжение и емкость батареи432 В (12В/7.2Ач х 36)384 В (12В/12Ач x 32)384 В (12В/17Ач х 32)432 В (12В/17Ач x 36)480 В (12В/26Ач x 40)
Типовое время перезарядки4 часа (до 90% емкости)
Время батарейной поддержки (полная/половинная нагрузка)10/25 минут10/25 минут10/27 минут6/20 минут9/24 минут
Защита АКБЗащита от перегрузки и глубокого разряда батарей
Физические параметрыВыходные разъемыКлеммная колодка
Размеры (Ш*Г*В), мм800x600x1271950x700x1420
Вес нетто, кг275295375395688
Вес брутто, кг300320400420749,5
ЖК-дисплейВходное / выходное напряжение, частота входного / выходного напряжения; Режимы работы: нормальный, байпас, питание от батарей; уровень заряда батарей; уровень нагрузки;
Звуковая сигнализацияЕсть
Параметры окружающей средыАкустический шум< 60 дБ (на расстоянии 1 метр от поверхности)
Условия работыВысота 2400 метров, влажность 0~95% без конденсации, температура 0~40º C
ГарантияСтандартная гарантия24 месяца на электронику, 12 месяцев на батареи
