Джерело безперебійного живлення VGD-6000 - VGD-20000

Комплектація

  • З'єднувальний телефонний кабель RJ-11
  • Комунікаційний кабель RS-232 / DB9
  • Комунікаційний кабель USB
  • Інструкція по експлуатації

Опції:

  • Зовнішній (внутрішній) SNMP-адаптер
  • Зовнішні (додаткові) батарейні блоки

Гарантія

24 місяці на електроніку, 12 місяців на батареї

ДБЖ класу On-Line з подвійним перетворенням енергії. Забезпечує захист від 9 ти основних проблем з електроживленням. Забезпечує синусоїдальну форма вихідної напруги з мінімальним спотворенням. Має багатофункціональний дисплей з меню російською та англійською мовами (вибирається користувачем). ктивна корекція коефіцієнта потужності та 32-розрядний мікропроцесор (вище точність вимірювань, краще якісні характеристики вихідної напруги, безліч параметрів настройки). Режим високої ефективності - дозволяє підвищити ККД джерела безперебійного живлення, коли напруга в мережі не виходить за межі встановлених величин. Управління батареями за технологією ABM-друге покоління (Advanced Battery Management II) та комунікаційні порти RS-232 і USB для зв'язку з комп'ютером.

  • Клемне підключення
  • Онлайн ДБЖ з подвійним перетворенням і нульовим часом перемикання на акумулятори
  • Синусоїдальна форма вихідної напруги з мінімальними спотвореннями
  • Можливість сегментації навантажень і роздільного управління вихідними сегментами
  • Активна корекція коефіцієнта потужності
  • 32-розрядний мікропроцесор (вище точність вимірювань, краще якісні характеристики вихідної напруги, більше параметрів настройки)
  • Режим високої ефективності - дозволяє підвищити ККД, коли напруга в електромережі не виходить за межі встановлених величин
  • Управління батареями за технологією ABM третього покоління (Advanced Battery Management III) - складний алгоритм заряду акумуляторних батарей з режимами заряду постійним струмом та напругою
  • Комунікаційні порти USB і RS-232, слот для установки SNMP-карти
  • Можливість підключення додаткових акумуляторів для збільшення часу автономної роботи
  • Функція аварійного відключення EPO (наприклад, для пожежної сигналізації)

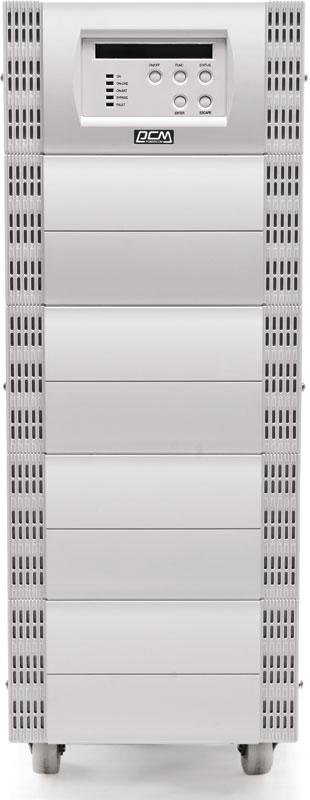

Модель "Вежа" з ЖК дисплеємVGD-6000VGD-8000VGD-10000VGD-12000VGD-15000VGD-20000
Тип ДБЖТопологіяOn-line
Потужність6000 ВА / 4200 Вт8000 ВА / 5600 Вт10000 ВА / 7000 Вт12000 ВА / 8400 Вт15000 ВА / 10500 Вт20000 ВА / 14000 Вт
Вхідні параметриВхідна напруга208 В, 220 В, 230 В, 240 В
Нижній рівень вхідної напруги, Діапазон вхідних напруг120-139В при навантаженні 0-25%
140-159В при навантаженні0-50%
160-179В при навантаженні 0-75%
180-276В при навантаженні 0-100%
Частота струму50 Гц або 60 Гц (Автовизначення)
Діапазон частот45 - 65 Гц
ФазиОдна фаза з заземленням
Напруга переходу на байпас184 В - 265 В (Вибирається користувачем)
Вихідні параметриЧастота (на батареях)50 Гц / 60 Гц +/-0.5%
Напруга (на батареях)208 В/ 220 В/ 230 В/ 240 В (Вибирається користувачем)
Стабілізація вихідної напруги± 2%
Час перемикання вихідної напруги0 мс
Спотворення синусоїдальності напруги<3% при лінійному навантаженні, <5% при нелінійному навантаженні
Крест фактор3:01
Системи захистуЗахист від перенапруги230 В (IEEEC61000-4-5 level 3)
Перевантажувальна здатністьПри перевантаженні 125% відключення через 1 хвилину, при 150% протягом 10 секунд (режим On-Line)
Захист від короткого замиканняДБЖ миттєво відключає вихідну напругу, спрацьовує вхідний захисний автомат або плавкий запобіжник
БатареїТип батарейГерметичні, свинцево-кислотні не обслуговуються
Напруга (тип / к-ть) внутрішніх батарей, В240 В240 В240 В240 В240 В240 В (12В 9Агод/х20+20)
(12В 7.2Агод /х20)(12В 7.2 Агод/х20)(12В 9Агод х20)(12В 7.2Агод /х20+20)(12В 7.2Агод /х20+20)
"Холодний" стартесть
Час батарейної підтримки повне / половинне навантаження7/22 хв5/13 хв5/13 хв7/22 хв5/15 хв5/13 хв
Захист батарейЗахист від перерозряду батарей, автоматичне відключення батарей при низькій напрузі
Час перезарядкиНе більше 4 годин до 90% ємності
ЕфективністьЗвичайний режим> 86%
Режим високої ефективності> 97%
ІндикаціяДисплейТак
Сигнали тривогиРежим високої ефективностіЗвуковий сигнал, що повторюється 1 раз в чотири секунди; Попередження про низький рівень заряду батарей щосекундний сигнал
Збій в роботі ДБЖБезперервний звуковий сигнал і відображення на дисплеї
Інтерфейси"Сухі контакти"Виходи з відкритим колектором: посилає сигнали зникнення вхідної напруги і попередження розряду батарей, приймає сигнал вимикання
RS232 / USBВизначення розряду батарей, управління розкладом вмикання / вимикання ДБЖ, моніторинг вхідної та вихідної напруги
ОпціїВбудований слот для SNMP адаптера / AS-400 карти

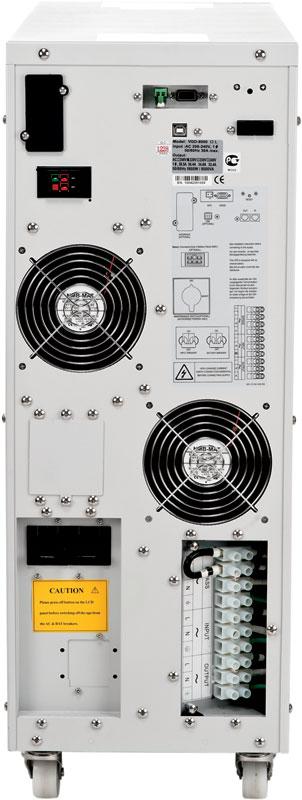

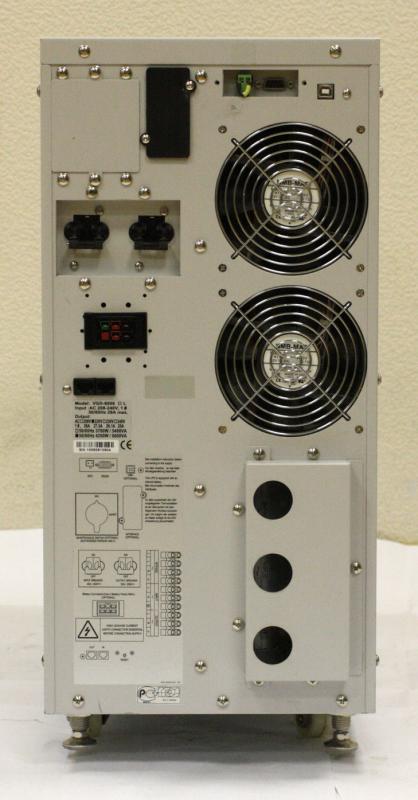

Фізичні параметриВихідні роз'ємиКлемна колодка
Габарити ШхГхВ, мм257х590х570257х690х715342х690х905342х760х905
Вага нетто86 (123)112 (178)190 (243)205 (274)
Вага брутто106 (145)139 (210)210,7 (263,7)220 (292)
Рівень шуму на відстані 1 м від поверхні ДБЖ< 55 Дб< 60 Дб< 65 Дб
Навколишнє середовищеУмови роботиВисота над рівнем моря не більше 3500 м, Відносна вологість 0 - 95% без конденсату, допустима температура 0-40°С (20 ° С рекомендована)
ВідповідністьБезпекаСтандарт UL 1778, CE
EMC (EMS / EMI)IEC 61000-4, FCC Part 15, CISPR 22
Гарантійний термін24 місяці на електроніку, 12 місяців на батареї
