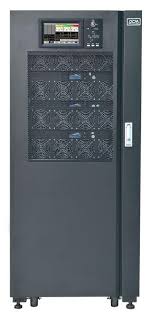

Источник бесперебойного питания VGD-II-60K33 - VGD-II-120K33
Комплектация VGD-II-60K33 - VGD-II-120K33
- Совместимые батарейные блоки
- Гарантийный талон
- Инструкция по эксплуатации
Гарантия VGD-II-60K33 - VGD-II-120K33
24 месяца на электронику, 12 месяцев на батареи Цена (РРЦ):
101 грн.
Серия ИБП 3 на фазы VANGUARD II с широким спектром применения от коммерческих до требовательных промышленных объектов. Современные онлайн ИБП с двойным преобразованием энергии, обеспечивают современную защиту трехфазного питания.
Инверторные ИБП , управление построено на основе цифрового процессора. Модульная компоновка узлов делает простым обслуживание и ремонт устройства. Современная система охлаждения продлевает время службы устройства, и производит мало шума. Обеспечена совместимость устройства с генератором. Высокий КПД до 96%, позволяет уменьшить стоимость владения устройством и повышает экономию.
Для увеличение времени автономной работы возможно подключить внешние батарейные блоки. Параллельно могут работать до 8 устройств обеспечивая до 1500 кВА.
В серии VGD-II-33 используется современный жидкокристаллический дисплей и интерфейс пользователя с всплывающими подсказками.
- Возможность параллельной работы до 8-и устройств (максимальная мощность – 1500 кВА)
- Высокая эффективность - КПД до 96%
- Коэффициент мощности 0,9
- Контроль режимов работы и управление инвертором напрямую с использованием DSP процессора
- Онлайн ИБП с двойным преобразованием и нулевым временем переключения на батареи
- Синусоидальная форма выходного напряжения с минимальными искажениями
- Стабилизация выходного напряжения ± 1,5%
- Широкий настаиваемый диапазон входных напряжений от 304 до 478 В от номинала без перехода на питание от внутренних батарей
- Информативный ЖК-дисплей, дружественный интерфейс
- Интеллектуальное управление зарядом АКБ позволяет существенно увеличить их срок службы
- Высокочастотный инвертор на IGBT-транзисторах
- Встроенный ручной и автоматический байпасс
- Функция холодного старта
- Возможность подключения внешних батарейных кабинетов
- Модульная конструкция подсистемы, удобная для эксплуатации
| Модель | VGD II 60K33 | VGD II 80K33 | VGD II 90K33 | VGD II 100K33 | VGD II 120K33 | |
| Входные параметры | Выходная мощность(кВА/кВт) | 60 / 54 | 80 / 72 | 90 / 81 | 100 / 90 | 120 / 108 |
| Коэффициент мощности | 0,9 | |||||
| Тип входного соединения | 3 Фазы + Нейтраль + Заземление | |||||
| Напряжение | 380 / 400 / 415 Вольт (Фаза-Фаза) | |||||
| Диапазон напряжений | Полная нагрузка : 304 до 478 Вольт (Фаза-Фаза) | |||||
| частичная: 228 до 304 Вольт (Фаза-Фаза) | ||||||
| (Линейная зависимость: уменьшение допустимой величины подключаемой нагрузки при уменьшении величины входного напряжения) | ||||||
| Частота | 50 / 60 Гц | |||||
| Входная частота | 40 Гц до 70 Гц | |||||
| Коэффициент мощности по входу под полной нагрузкой | >0.99 | |||||
| КНИ входного тока THDi | <3% (Линейная нагрузка) | |||||
| Выходные параметры | Выходные напряжения | 380 / 400 / 415 Вольт (Фаза-Фаза) | ||||
| Частота инвертора | 50 / 60 Гц | |||||
| Точность напряжения | ±2 % (0-100% Линейная нагрузка) | |||||
| <5% (20% -> 80% -> 20%) (нелинейная нагрузка) | ||||||
| Время изменения напряжения | < 30мс (20% -> 100% -> 20%) (нелинейная нагрузка) | |||||
| КНИ выходного напряжения THDv | <1,5 % Линейная нагрузка | |||||
| <6 (нелинейная нагрузка) в соответствии с IEC/EN62040-3 | ||||||
| Работа инвертора в режиме перегрузки | 100% до 110%, 60мин | |||||
| 110% до 125%, 10мин | ||||||
| 125% до 150%, 1мин | ||||||
| Более 150%, 200 мс | ||||||
| Частота | 50 / 60 Гц ±0.1% | |||||
| Частота синхронизации | Диапазон по умолчанию: ±3 Гц | |||||
| Настраиваемый диапазон: ±0.5 Гц до ±5 Гц | ||||||
| Скорость изменения частоты | Диапазон по умолчанию: 0.5 Гц/с | |||||
| Настраиваемый диапазон: 0.5 Гц/с до 3 Гц/с | ||||||
| Аккумуляторная батарея | Номинальное батарейное напряжение | ±240VDC | ||||
| Точность напряжения зарядного устройства | 1,00% | |||||
| Мощность зарядного устройства | максимально 20% от мощности ИБП | |||||
| Байпасный ввод | Напряжение | 380 / 400 / 415 Вольт (Фаза-Фаза) | ||||
| Диапазон напряжений | По умолчанию: +10%, +15%, +20%, +25% | |||||
| Настраиваемые верхние пределы диапазона: -20% до +15% | ||||||
| Настраиваемые нижние пределы диапазона: -10%, -15%, -20%, -30%, -40% | ||||||
| Частота | 50 / 60 Гц | |||||
| Диапазон по частоте | Настраиваемый диапазон: ± 1Гц, ± 3Гц, ± 5Гц | |||||
| Работа в режиме перегрузки | 125% Длительное время | |||||
| 125% ~ 130% до 10мин | ||||||
| 130% ~ 150% до 1мин | ||||||
| Более 150% до 300мс | ||||||
| Эффективность | Эффективность под полной нагрузкой | >95.0% | >96.0% | >95% | >96.0% | >95% |
| В режиме работы от батарей | >95.0% | >96.0% | >95% | >96.0% | >95% | |
| Интерфейсы | Дисплей | Стандартно: LED & LCD | ||||
| Опционально: Сенсорный экран | ||||||
| Интерфейсы | Стандартно: RS232 / RS485 / USB / Программируемый "сухие" контакты | |||||
| Опционально: SNMP / AS400 / Комплект для параллельной работы / Молниезащитный комплект / Воздушный фильтр / Блок синхронизации | ||||||
| Холодный старт (от батарей) | Да | |||||
| Байпас | Время перехода с инвертора на байпас | 0 мс | ||||
| Время перехода с байпаса на с инвертор | 0 мс | |||||
| Эффективность в режиме | > 99% | |||||
| Окружающая среда | Диапазон рабочих температур | 0 ～ 40 °C | ||||
| Температура хранения | -40 ～ 70 °C | |||||
| Относительная влажность | 0 ～ 95% (Без конденсации) | |||||
| Уровень акустического шума на расстоянии 1 м от поверхности устройства | 65 дБ при 100% нагрузке / 62 дБ при 45% нагрузке | |||||
| Высота | Без снижения мощности: <1000м | |||||
| Уменьшение мощности на 1% на каждые 100м от 1000 до 2000м | ||||||
| Физические параметры | Размеры (Ш*Г*В) (мм) | 600*980*950 | 600*980*1150 | 600*980*1400 | 600*980*1150 | 600*980*1400 |
| Вес (кг.) (Без батарей) | 170 | 210 | 231 | 210 | 266 | |
